傳統低密度數據中心建設解決方案

數據中心機房是IT設施運行的底層基礎設施保障，機房建設主要包括裝飾裝修系統、動力配電系統、空調新風系統、防雷接地系統、監控管理系統、消防報警系統、綜合布線系統等幾大部分。其中，空調系統是數據中心機房運行的環境保障。由于數據中心機房里高密度存放著大量網絡和計算機設備，不僅產生大量的熱量，而且對環境中的濕度、灰塵數量和大小有很高的要求，這就對空調系統提出了更高的要求。

根據空調的用途分類，可分為舒適性空調和工藝性空調兩種，前者主要是為人體生活和工作所設計的空調系統，后者是對溫度和濕度、空氣潔凈度、運行工況等有特殊要求的空調。機房精密空調是針對數據中心機房、通信機房等的特點和環境要求設計的，屬于工藝類空調。


綜上，要保障機房的環境穩定可靠，需要采用機房專用精密空調來實現，使用舒適性空調機組雖然減少了初期投資，但是無法保障機房的溫濕度恒定、空氣潔凈度、換氣要求等。

數據中心機房空調系統送風方式分為機房送風和機柜近距離送風兩種方式，后者主要用于高熱密度機柜制冷，前者適用于單機柜熱密度10KW以內的常規應用環境。機房送風的氣流組織形式包括地板下送風、風帽上送風、風管送風等多種，其中地板下送風是最主要的方式，具有制冷效率高、安裝簡便、整潔的特點。

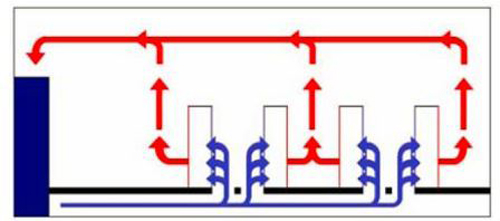

將機房空調的冷風送到靜電地板下方，地板下形成一個很大的靜壓箱，在通過開孔地板將冷空氣送到服務器機柜前方，經機柜網孔門被服務器設備吸入，熱風被機柜排出后自然回風或通道吊頂、風道回風至空調上方的回風口，完成一次制冷循環。


機柜排成面對面、背對背方式擺放形成冷熱通道布局，在機柜的冷通道側設置足夠的、通風率較大的開孔通風地板，并可根據不同位置的熱負荷大小調節地板通風率，或修正通風地板位置。在機柜的熱通道側，不設置通風地板。

為了保障距離空調機近端和遠端的機柜溫濕度均勻，降低地板下的風阻，提高制冷效率，通常采取以下幾種措施。

1)提高活動地板鋪高，由原來的300mm調整到400乃至600~1000mm;

2)將強弱電布線調整為上走線方式，地板下專用做送風靜壓箱;

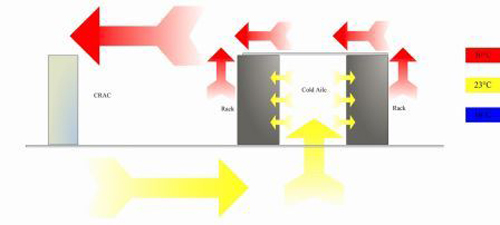

3)封閉冷通道或熱通道，有效隔絕冷熱氣流，防止氣流短路;


4)增加氣流遏制組件，針對10KW以內的高功率密度機柜加大送風制冷，如地板ADU。地板ADU是具有強制送風功能的、內含風機機組的地板出風口，高過孔率、大風量設計，用于下送風空調系統，提高個別地板風口的送風量不足，以解決個別高密度機柜的配風問題。
